| 产品特性：高粘度重油 | 是否进口：否 | 产地：济宁 |
| 加工定制：是 | 品牌：鲁仪 | 型号：LYGF-10F1P1 |
| 类型：容积式流量计 | 测量范围：0.05-1.2m3/h | 精度等级：0.5级 |
| 公称通径：10mm | 适用介质：重油.聚乙烯醇.树脂 | 工作压力：40MPa |
| 工作温度：80℃ | 规格：DN10 |
一、高粘度椭圆齿轮流量计产品概述：

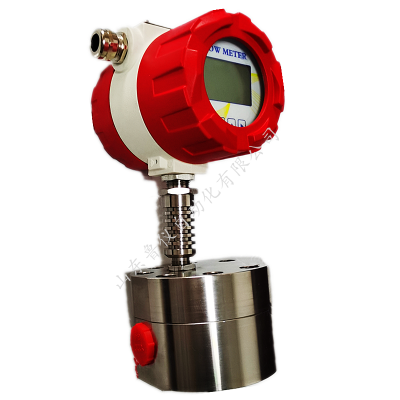

山东鲁仪LYGF系列微型齿轮流量变送器是容积式流量变送器。精度高测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．
图1 流体流动示意图
变送器的转速是通过装在表壳上的信号放大器里传感线圈来检测。信号放大器不与被测量介质相接触。当变送器齿轮切割由壳体内（久）磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
山东鲁仪LYGF系列圆柱齿轮变送器加工精度高，安装方便。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。
二、高粘度椭圆齿轮流量计产品特性:
山东鲁仪LYGF系列圆柱齿轮流量变送器是一种（新）型的容积式流量变送器,用于连续或间断的测量管道中液体的流量或瞬时流量.
它特别适合于重油.聚乙烯醇.树脂等粘度较高介质的流量测量.(可测量粘度高达10000Pa.s的流体) 体积小,重量轻,运行时振动噪声小且运行稳定.还可用于测量小管径的微小流量的测量.始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能（稳）定，寿命长，流通能力大．
三、高粘度椭圆齿轮流量计基本参数表
流量单位：L/h
型号 | 测量范围 l/H | K系数 P/L | 压力Bar | 温度 | 准确度 | 接口 | 外型尺寸 | |
铝合金 | 不锈钢 | |||||||
LYGF-2F1P1 | 0.6-50 | 9770 | 150 | 400 | -15-80℃ | +/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） | G1/4 | Φ84*65 |
LYGF-4F1P1 | 5-250 | 4780 | 150 | 400 | -15-80℃ | G3/8 | Φ84*67 | |
LYGF-6F1P1 | 10-500 | 2468 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
LYGF-10F1P1 | 50-1200 | 1280 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
LYGF-15F1P1 | 200-3000 | 126.75 | 150 | 400 | -15-80℃ | G3/4 | Φ116*98*63.5 | |
LYGF-25F1P1 | 1000-12000 | 61.1 | 150 | 400 | -15-80℃ | G1-1/2 | 158*118*68 | |
LYGF-32F1P1 | 2000-20000 | 59.9 | 150 | 400 | -15-80℃ | G1-1/2 | 158*18*68 | |
