| 产品特性：液位计 | 是否进口：否 | 产地：山东 |
| 加工定制：是 | 品牌：鲁仪 | 型号：LYUL600 |
| 检测量程：0-10 | 测量精度：0.3 | 工作电压：24VDC |
| 显示分辨率：1mm | 工作频率：1HZ | 工作温度：50℃ |
| 适用范围：适用于大部分液体及粉状颗粒状固体，弱酸，弱碱，强碱，低于40%的强酸 | 系列：超声波液位计 | 物料编号：15553728800 |

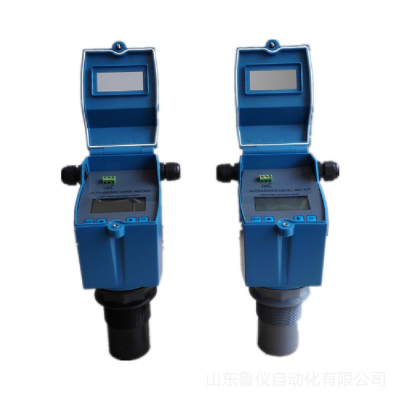

LYUL600超声波液位计（超声波料位计、超声波物位计）是由微处理器控制的数字液位仪表。在测量中超声波脉冲由传感器（换能器）发出，声波经液体表面反射后被同一传感器接收或超声波接收器，通过压电晶体或磁致伸缩器件转换成电信号，并由声波的发射和接收之间的时间来计算传感器到被测液体表面的距离。 由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。
LYUL600型超声波液位计特点
多达四种显示模式，可显示液位、距离、回波波形、历史曲线。
内部集成温度传感器，实时对声速进行温度补偿。
借助图形液晶显示、键盘，可现场进行参数设置。
自带 4～20mA 电流模拟、液位模拟诊断功能。
可选择中、英文显示。也可选择米、英寸。
自动检测现场电气干扰，并进行干扰抑制。
所有输入、输出线都有过压、过流保护。
提供报警电流输出功能。
非接触测量，寿命长。
LYUL600型超声波液位计技术参数
测量范围 0～5m、0～10m、0～15m、0～20m
盲 区 0.25m～0.8m（视测量范围而定）
测量精度 ±0.3%FS* （标准条件*）
分 辨 率 1mm
仪表显示 中英文显示液位、距离、电流、回波波形、历史曲线
供电电压 DC12V～36V / 22mA
DC12V～36V / 80mA 或 AC85V～265V / 5W
模拟输出
4～20mA 环路电流输出 负载小于 400 欧姆
4～20mA/bit12 电流输出 负载小于 500 欧姆
数字输出 HART 5.0（选配） RS485/Modbus-RTU
开关量输出 无
2 路 SPST 继电器 4 路 SPST 继电器
触点功率 3A 250VAC / 5 30VDC
电气接口 PG9 防水接口 PG11 防水接口
过程接口 G2（可定制 G1 1/2）
变送器材质 ABS 工程塑料
探头材质 普通防水 ABS / 耐腐蚀 ETFE / 也可定制聚四氟乙烯 PTFE 探头
探头线长度 无 小于 200 米
环境温度 －20℃ ～ ＋60℃*
防水等级
IP67 IP65
常年处在潮湿环境下，建议在防水接头、仪表盖缝处涂玻璃胶
过程温度 －40℃ ～ ＋90℃（超过＋70℃需在订购时注明要求）
过程压力 0.8～3bar / 海拔小于 2000 米
*FS：全量程。 *标准条件：温度 20℃±5℃，湿度 45%～75%，周围无风，1bar 的空气中。
*环境温度在－40℃～ －20℃时，液晶无法显示，但仪表能工作。当温度大于－20℃后，
液晶能恢复显示。
LYUL600型超声波液位计安装方式
超声波液位仪共有三种仪表安装方式，请根据现场的条件，合理选择！
注意： ? 仪表自带塑料螺母。可以根据用户要求定制各种规格的法兰。 ? 为了防止支架颤抖，支架要厚实。支架与池壁固定处，需考虑减振措施。 ? 推荐支架臂长 30～50cm。
LYUL600型超声波液位计安装位置
? 严禁液位进入仪表的盲区。否则，请安装延伸管，抬高探头安装高度。 ? 为了增加液面反射效果，探头应与反射面垂直。严禁液面存在泡沫，否则请安装波 导管。 ? 尽量避免在一个罐（池）内同时安装两个超声波仪表。 ? 不能将探头安装于拱顶罐的中心位置（平顶罐除外）。 ? 探头的方向角内应避开障碍物，如粗糙罐壁、台阶、扶梯、横档、搅拌叶、加温排 管、加料扇区等。
注意：
测量范围不同，仪表盲区有所不同。仪表的盲区都会在标签上注明。
