| 品牌：山东鲁仪 | 是否进口：否 | 产地：济宁 |
| 加工定制：是 | 型号：LYGF-2F1P1 | 测量范围：0.0006-0.05m3/h |
| 产品特性：小口径流量 | 类型：容积式流量计 | 精度等级：0.5级 |
| 公称通径：2mm | 适用介质：重油.聚乙烯醇.树脂 | 工作压力：40MPa |
| 工作温度：80℃ | 规格：DN2 |

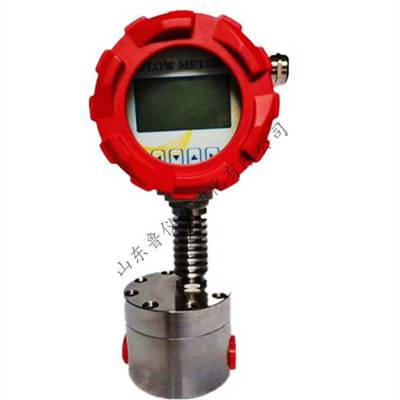

微小流量计 LYGF-2F1P1智能齿轮流量计 小口径齿轮流量变送器精度高——山东鲁仪自动化
山东鲁仪LYGF系列圆柱齿轮流量变送器是一种（新）型的容积式流量变送器,用于（精）密的连续或间断的测量管道中液体的流量或瞬时流量.
它特别适合于重油.聚乙烯醇.树脂等粘度较高介质的流量测量.(可测量粘度高达10000Pa.s的流体) 体积小,重量轻,运行时振动噪声小且运行稳定.还可用于测量小管径的微小流量的测量.始动流量小，量程比宽，适合用于计量符合变动大的液体流量，计量精度不受压力和流量变化的影响，性能（稳）定，寿命长，流通能力大．
山东鲁仪LYGF系列微型齿轮流量变送器是容积式流量变送器。高（精）度测量体积流量的变送器。随着介质的流动使齿轮啮合转动，在流体流动的作用下，仪表进出口两端形成压差，不需要供电，一对齿轮自由旋转，其齿轮间的空腔充满液体、液体随着旋转被排出，测出齿轮的转数即可知道流经仪表液体、液体的流量．
图1 流体流动示意图
变送器的转速是通过装在表壳上的里传感线圈来检测。不与被测量介质相接触。当变送器齿轮切割由壳体内永（久）磁石产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值,同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
山东鲁仪LYGF系列圆柱齿轮变送器加工精度高，（精）密安装。齿轮的旋转被非接触扫描，每一个齿产生一个脉冲，分辨率非常高.圆柱齿轮变送器可测量非常小的流量，定量小体积的液体。
智能齿轮流量计基本参数表
流量单位：L/h
型号 | 测量范围 l/H | K系数 P/L | 压力Bar | 温度 | 准确度 | 接口 | 外型尺寸 | |
铝合金 | 不锈钢 | |||||||
LYGF-2F1P1 | 0.6-50 | 9770 | 150 | 400 | -15-80℃ | +/- 0.5% ( 量程1:10) +/- 1.0% （量程1:100） | G1/4 | Φ84*65 |
LYGF-4F1P1 | 5-250 | 4780 | 150 | 400 | -15-80℃ | G3/8 | Φ84*67 | |
LYGF-6F1P1 | 10-500 | 2468 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
LYGF-10F1P1 | 50-1200 | 1280 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
LYGF-15F1P1 | 200-3000 | 126.75 | 150 | 400 | -15-80℃ | G3/4 | Φ116*98*63.5 | |
LYGF-25F1P1 | 1000-12000 | 61.1 | 150 | 400 | -15-80℃ | G1-1/2 | 158*118*68 | |
LYGF-32F1P1 | 2000-20000 | 59.9 | 150 | 400 | -15-80℃ | G1-1/2 | 158*18*68 | |
智能齿轮流量计安装要求：
变送器现场安装位置应尽可能避开温度大、机械振动大、磁场干扰强、腐蚀性强的环境，应选择易于维护维修的位置安装。
变送器一般应水平安装，必须用螺丝将传感器牢固安装在装配体上。如果必须垂直安装则液体方向必须向上。液体应充满管道，不得有气泡。
变送器的上游侧应有20倍公称通径长度的直管段或安装整流器，下游应有5倍公称通径长度的直管段。
变送器的种类附件在安装时，基中心线应对准管道中心线，连接处的密封垫不可突入液体内
需要安装流量调节阀时，必须在传感器的下游侧安装。
在新的管道上安装传感器时，为避免管路中的杂质进入变送器，建议在变送器上游安装过滤器。
为了检修时不影响液体的正常传输，应在变送器的安装处安装旁通管路。
齿轮流量变送器附近的磁场和类似的干扰源可能会影响传感器拾取信号，变送器与显示仪表之间的连接应采用带金属的屏蔽电缆，传输电缆的屏蔽层在显示仪表端一点接地。
